道閘怎么安裝?無刷直流道閘安裝調試說明書

　　道閘廣泛應用于小區、停車場、酒店、商場等場所。那么怎么快速的安裝道閘呢?龍鼎瑞通無刷道閘安裝調試說明書分享給大家。

　　一、外部器件注意事項

　　1、直流馬達電壓與輸入電壓有關，輸入為24V，可選馬達電壓為24V，功率控制在100W或以上。

　　2、板上為電壓24V，電流請控制在1A以內，超過將引起過流保護，輸出電壓降低，可能會導致有些部件不能正常工作。

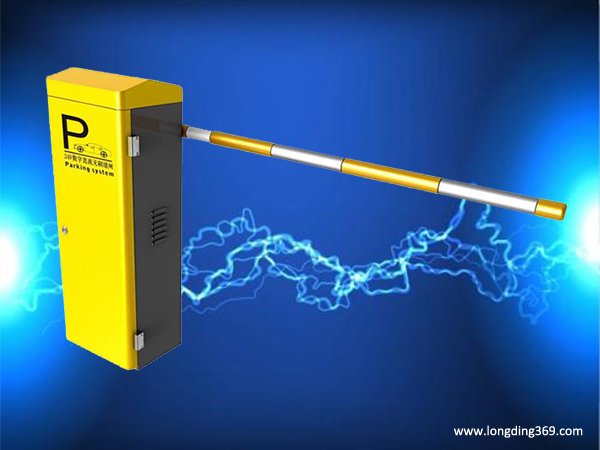

無刷道閘

　　二、安裝調試說明

　　1、線路預埋

　　按客戶的要求將機箱位置定好,如需澆筑混凝土基座可事先完成(基座尺寸大小要比道閘底部外形尺寸大小多出約100-150mm)，在機箱固定位置的中心點到控制室或崗亭之間預埋或開挖電纜線溝,埋放線管，穿入設備所用3X1.5平方毫米電源線和4X0.5平方毫米控制線，確定無誤后，回填混凝土。

　　2、固定機箱

　　將機箱放到固定位置。然后在機箱底板的螺釘孔中心和機箱底座邊緣做上記號，移開道閘，在做好記號的螺釘孔上用鉆頭垂直打孔(鉆頭大小要與隨設備配帶的膨脹螺栓相匹配)，深度要符合膨脹螺釘的長度要求。將機箱移至原位，打入膨脹螺釘并緊固，固定牢固。

　　3、閘桿的安裝

　　在道閘機箱固定牢固后，便可將閘桿安裝在桿把位置，用配備的螺釘擰緊，并確定閘桿不傾斜。

　　4、外圍設備的安裝

　　道閘安裝牢固，并且調試完畢后，可以根據客戶的需要，按道閘控制板接線圖接好機箱線路和相關外圍設備的控制線路，并進行相關的調試。

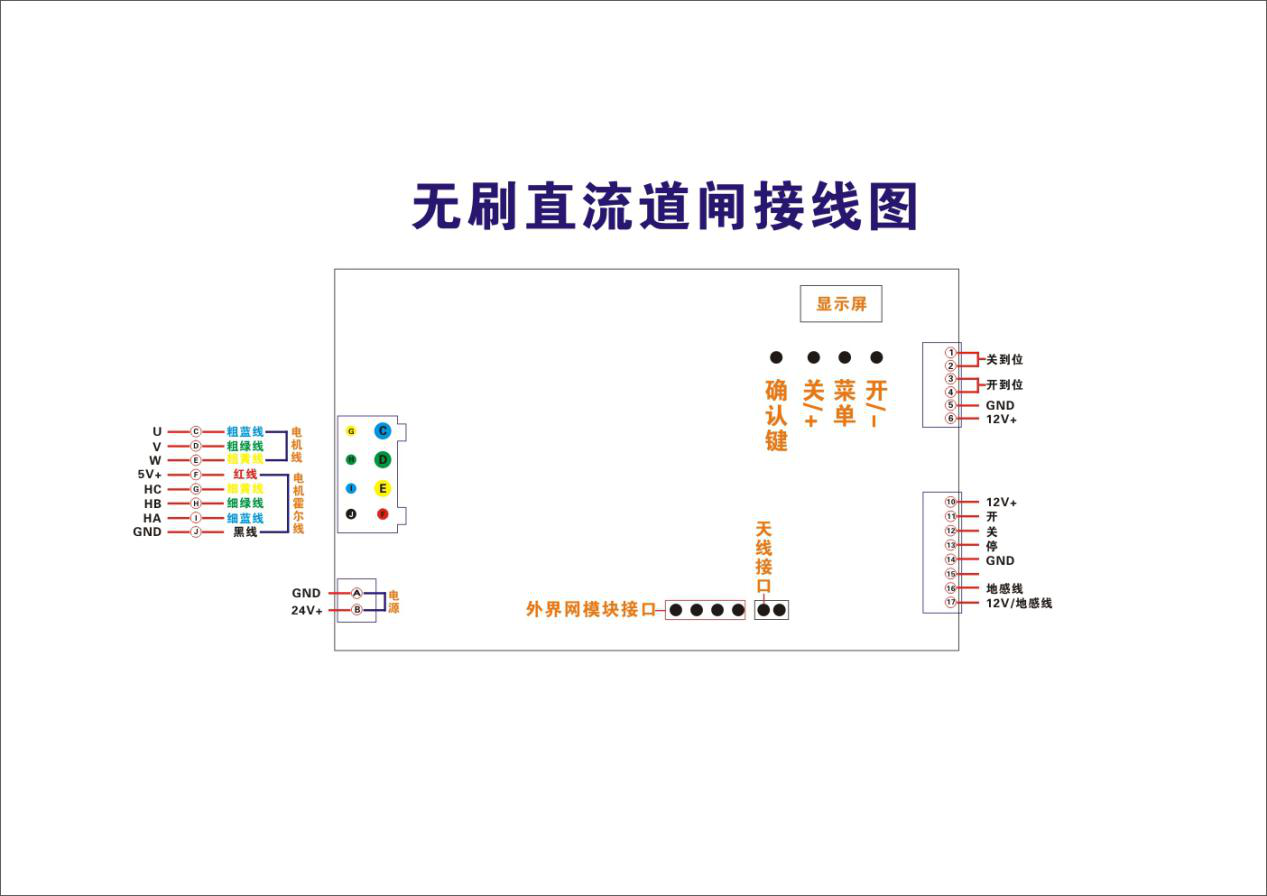

　　四、主板接線圖

無刷直流道閘接線圖

　　注意事項：

　　1、電機機芯接口：

　　從機芯出來一共有8條線，三根粗線接電機機芯接口，接線方式如 下。(注意：以下為我司使用電機的接線方式，我司使用的電機為臺邦無刷電機，三根 粗線的顏色分別為黃、白、藍。若實際使用的電機型號與我司電機型號不一致時，請按 照對應的接線標準接線，若是接線不正確，則電機運行時會抖動。)

　　主板上標示為“A”的接口(MA)，接線為粗黃;

　　主板上標示為“B”的接口(MB)，接線為粗白;

　　主板上標示為“C”的接口(MC)，接線為粗藍。

　　2、電機霍爾接口接線方式：

　　主板上標示為“紅”的接口，接電機霍爾5V電源線;

　　主板上標示為“黑”的接口，接電機霍爾GND;

　　標示為“空”的接口，不需要接線;

　　主板上標示為“黃”的接口HA(U)，接線的顏色與電機機芯接口“A”線的顏色相同;

　　主板上標示為“白”的接口HB(V)，接線的顏色與電機機芯接口“B”線的顏色相同;

　　主板上標示為“藍”的接口HC(W)，接線的顏色與電機機芯接口“C”線的顏色相同;

　　若電機型號與我司使用電機不同，請按照對應的接線標準接線。

　　五、設置操作

　　先確定各按鍵功能：一般主板上對應按鍵旁邊都有標示。

　　黑色按鍵：一個菜單鍵，一個減按鍵(開門按鍵)板上標示為“-”，一個加按鍵(關門按鍵)，板上標示為“+”;白色按鍵：一個確定鍵(板上標示為“恢復”)，一個復位鍵。

　　第一步：先不接電機，通電后，長按菜單鍵數秒后進入菜單項界面，顯示(P-X)，按加、減按鍵，可選擇所需要調節的參數對應的選項(例：P-1)，按菜單功能鍵進入該選項調節參數，再按一次菜單功能鍵可回到菜單項界面。進入對應的選項后，按加、減按鍵進行參數數值調節(例如080)，參照設置參數表的默認值。設置好參數以后，按確定鍵退出。

　　第二步：設置完參數后，按復位鍵重啟主板，若是自檢正確，以后修改參數可不需要再重啟主板。觀察道閘是否自檢，即剛通電的時候道閘會自動落桿，參數顯示減小。若是不自檢，檢查線路是否錯誤，確定線路無誤后，再重啟主板，如果依舊不自檢，則主板有問題。若是道閘自檢狀態不正確，需調節P-D參數，使道閘自檢狀態正確，否則可能會導致道閘損壞。

　　第三步： 然后運行設備，如有不合適的地方，再根據需要調節對應的參數。

　　第四步：遙控器配對，長按遙控器上菜單鍵數秒，聽到主板滴一聲，配對成功，按確定鍵，然后重啟主板即可。一塊主板可同時配三個遙控器，遙控器的使用范圍在10米以上，考慮到會有錯按遙控器按鍵的情況，所以使用遙控器的時候，按鍵時需要稍微久點才可松開按鍵，若是剛按下去便松手，則道閘可能無反應。一個主板配對好遙控器后，用另一個遙控器連續配對五次以后，上一個遙控器不能再控制這個道閘。

　　第五步：調節完參數以后，鎖好機箱，即可正常使用。

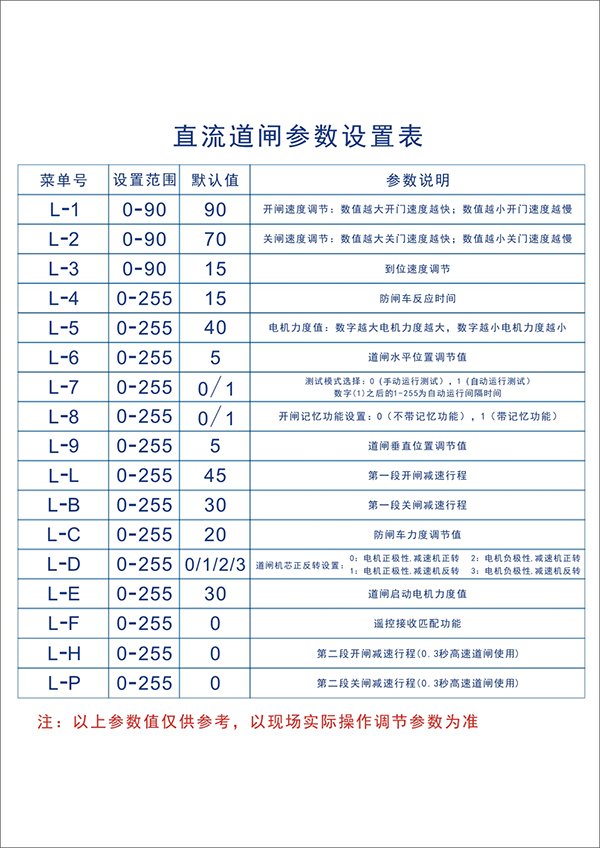

　　六、設置參數表

設置參數表

　　七：主板調試步驟：

　　一：確認電機極性

　　1：通電主板正常顯示：190，電機不動。

　　2：手動開/關電機，自動檢測開限位/關限位。(開/關限位都需要檢測)檢測時開/關限位電機堵轉后會自動停止，這時自檢數據會自動保存，自檢功能才算完成。

　　3如果手動檢測時電機和主板顯示數據相反(開：顯示數據會不斷增加，關：數據會不斷減少)，這時就需要進入主板菜單L-D，更改電機極性模式，直到正確為止(標準電機模式為001)。

　　二：調試道閘桿水平位置和垂直位置

　　自檢完成后，手動開/關試用道閘正常運行時狀態，檢測道閘桿開/關是否正常，如果開/關到位有偏差，請到主板菜單L-6(關到位偏移值)，和L-9(開到位偏移值)中調試(根據現場情況調試相對應參數參考參數表調試)。

　　三：調試道閘開閘/關閘時的速度和運行平穩狀態。

　　1：開閘速度L-1：數值越大，速度越快。

　　2：關閘速度L-2：數值越大，速度越快。

　　3：開閘減速行程L-L：數值越大減速距離越大。

　　4：關閘減速行程L-B：數值越大減速距離越大。

　　5：開/關減速行程數值越大會影響開/關閘速度，根據現場運行狀態實時調整。

　　6：開/關閘到位時道閘桿是否晃動，調節L-3參數值(根據現場情況調節)。如參數過小，會出現開/關到位時還沒完全到位道閘桿就不動了，如果參數過大，會出現開/關到位桿子晃動。

　　四:遇阻返彈調節

　　1：L-4調節遇阻返彈靈敏度

　　2：L-C調節遇阻返彈力度

　　如果參數過小，會出現道閘桿開/關到一半時馬上返彈回去，根據現場情況調節參數。
